仪器的操作

显示说明

按下电源开关按钮即可开机，再次按下电源开关按钮即可关机，仪器开机后进入欢迎界面，3s后转入界面

预热2分钟完成后或者点击 “跳过预热”，自动转入主操作界面

按键说明

按键共5个 ,分别为：

参数设置:可进行时间设置、仪器校准、省点控制等操作。

启动测试:进入气体纯度检测界面，直接显示测试数据。

数据查询:查询测试数据，可进行打印、 U盘存储等操作。

帮助:气体测试操作步骤详解。

功能菜单及设置

1、参数设置

点击“参数设置 ”进入参数设置界面

(1)时间设置

点击“时间设置 ”，进入修改日期时间界面，点击“选择 ”键，选择需要修改的“年 ”、“月 ”、“日 ”、“时 ”、“分 ”、“秒 ”，点击“增加 ”或者“减小 ”修改数字，然后点击“保存 ”完成时间校准 .

(2)仪器校准

点击“仪器校准 ”，可进入仪器校准界面。

注：1、此步骤一般不需要操作，出厂时已由标准气体校准。

2、该功能必须在测试已知纯度的气体时，误差偏差较大时进行，且需要返回厂家由专业人员操作。

（3）省电控制

点击“省电控制 ”，进入省电控制界面，可对屏幕亮度、屏幕自动关闭时间进行设置

2、启动测试

点击“启动测试 ”进入气体纯度测试界面

（1）曲线

点击“曲线 ”，进入曲线跟踪显示界面

（2）存储

点击“存储 ”，进入气样编号输入界面，点击 “数字”输入的气样编号，然后点击 “输入”键自动跳转数据查询界面，显示所测气样数据内容。此界面可进行 “格式化”、 “打印”、 “退出”、 “U盘存储”操作

3、数据查询

点击“数据查询 ”进入数据查询界面。

3、帮助

点击“帮助 ”进入仪表操作步骤详解界面如下

测试步骤

1、开机预热十分钟，此过程可以消除环境温度对测试结果的影响。

2、连接气样

①将测量管道上螺纹端与开关接头连接好，用扳手拧紧；

②再把测试管道上的快速接头一端插入纯度仪上的采样口—< 气体入口>；

③将排气管道连接到出气口—< 气体出口>。

3、检查电量

使用直流电时，请查看右上角显示的电池电量，如果电量低于约20％，请关机充电后继续使用。

4、开始测量

首先全部打开仪测量管道上的针型阀，然后调节纯度仪面板上的流量阀，把流量调节到0.5L/M左右，开始测量气体纯度值。

5、存储数据

设备测量完成后，可以将数据保存在仪器中，按“数据查询 ”键调出操作菜单。

6、测量其它气体

一台设备测量后，关闭测量管道上的针型阀和纯度仪上的调节阀。将转接头从气源接头上取下。如果需要继续测量其他设备，按照上面步骤继续测量下一台设备。

7、测量结束

所有设备测量结束后，关闭纯度仪电源。

相关仪器

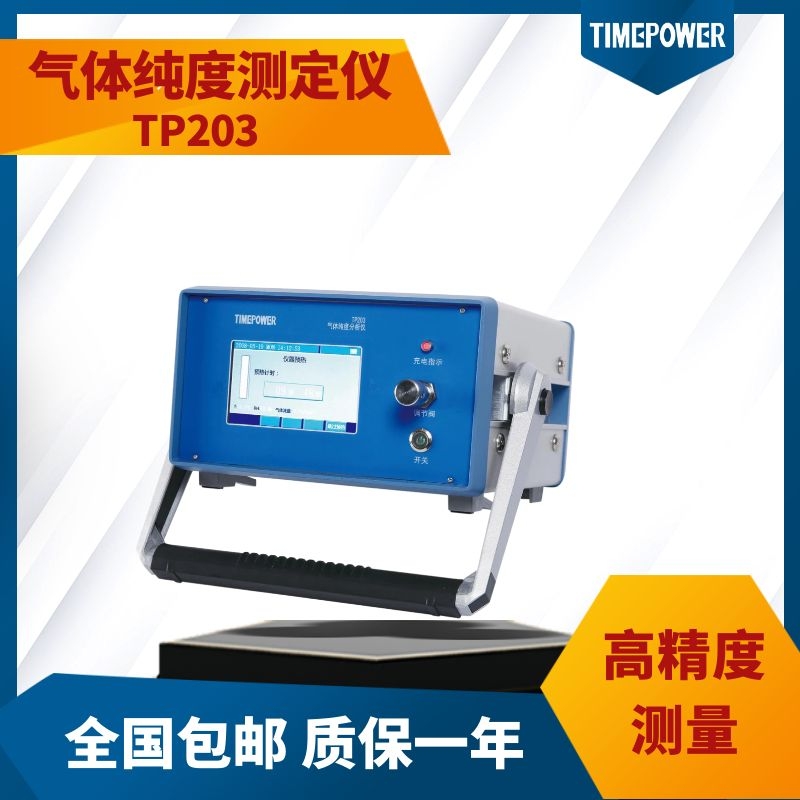

气体纯度测定仪
