绝缘油介电强度测定仪:保障电力设备安全的重要工具!
返回列表 来源: 发布日期: 2024.09.29

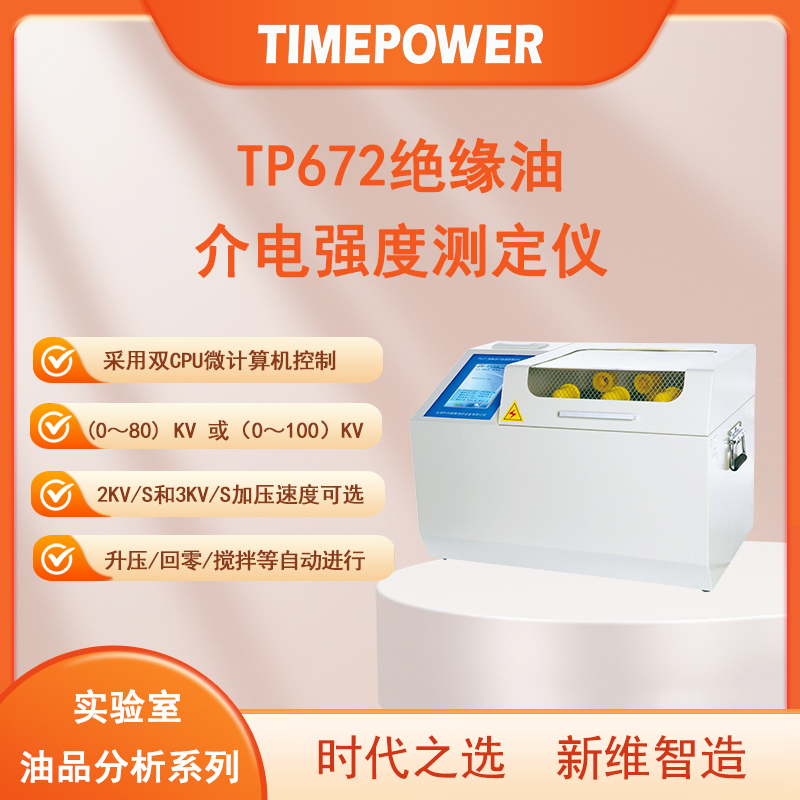

TP672

绝缘油介电强度测定仪是电力行业中不可或缺的检测设备,它基于电场作用力的工作原理,通过测量绝缘油在特定电场强度下的承受能力,评估其绝缘性能。本文将详细介绍绝缘油介电强度测定仪的工作原理、使用方法、技术指标及注意事项,以期为电力行业从业者提供有价值的参考。

工作原理

绝缘油介电强度测定仪通过设定一定的电场强度,将电场加在绝缘油上,然后测量绝缘油是否能够承受住这个电场强度。当绝缘油的绝缘性能下降时,电力设备面临绝缘击穿的风险,严重影响设备的正常运行和人员安全。因此,这一测试对于保障电力设备的安全运行至关重要。

使用方法

取样与准备

  1. 取样:取油样时,应使用干燥、干净且密封性好的器皿,如棕色玻璃瓶或不与绝缘油作用的塑料容器,防止带入杂物和水分影响试验结果。样品体积约为试样杯容量的3倍。
  2. 清洗:长期未用或受污染的电极和油杯需先用汽油、苯或四氯化碳洗净后烘干,洗涤时宜用洁净的丝绢而不得用布、卫生纸和棉纱。经常使用的电极和油杯,在不使用时放于干燥防尘的干燥器中,使用前再用试油冲洗两次。

试验步骤

  1. 检查与准备:试验前,用2.5mm标尺检查油杯电极间的距离,使其恰为2.5mm,并立即用待测油样清洗杯壁、电极及其他各部分,再缓慢倒入油样,减少气泡的产生,油面要高于电极的上边缘。
  2. 安装与静置:将油杯放入绝缘油介电强度测定仪试验仓内,油杯要放平稳,两端金属部分要与仓内电极柱子可靠接触,盖上试验仓的盖子。油样需静置10~15分钟。
  3. 设置参数:将仪器可靠接地,接通AC220V工作电源,打开仪器电源开关,设置试验次数(一般为6次)、搅拌时间和静置时间。
  4. 开始试验:按运行键,仪器将自动进行搅拌、静置、升压、击穿降压的步骤完成每一次击穿试验。每次击穿完成后,仪器会自动记录电压值,并在六次试验完成后计算平均值。
  5. 结束与清理:将试验完毕的试品油倒入指定的器皿中,将油杯清洗干净放入干燥器中以备下次使用。

技术指标

绝缘油介电强度测定仪的技术指标主要包括:

  • 升压器容量:1.5KVA
  • 升压速度:可选2.0kV/S、2.5kV/S、3.0kV/S、3.5kV/S
  • 输出电压:0—80kV可选
  • 电源畸变率:<1%
  • 显示方式:大屏幕液晶汉字显示
  • 电极形式:球形或平板形
  • 电极间隙:标准2.5mm
  • 仪器外型尺寸:630×410×390mm
  • 重量:38kg

注意事项

  1. 安全接地:仪器最高电压输出可达80KV,请确保仪器可靠接地,以防触电事故。
  2. 油样处理:现场取油样时,要保证油样瓶洁净干燥,避免引入杂质及水分,并尽快进行试验。
  3. 操作规范:严格按照操作手册进行试验,避免误操作导致设备损坏或试验数据不准确。
  4. 维护保养:定期对仪器进行维护保养,如清洗电极和油杯、检查电源线和保险丝等,确保仪器处于良好工作状态。
